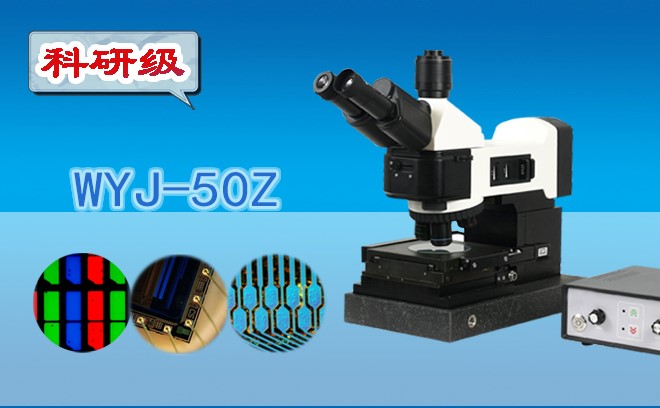

全自動暗場金相顯微鏡WYJ-50Z

由于該產品已進行多次功能升級和更新迭代，我們不保證提供的圖片和各項參數等信息完全一致，我們建議您點擊此處聯系我們的在線工程師為您服務，同時我們也歡迎您電話咨詢:4001-123-022

全自動暗場金相顯微鏡WYJ-50Z采用優良的無限遠光學系統，與多功能、模塊化的設計理念。帶有偏光裝置、暗場裝置。可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，采用大理石底座，充分體現了顯微鏡操作的防振要求。全自動電動平臺，使用很方便。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-1000X

在線訂購

全自動暗場金相顯微鏡WYJ-50Z采用優良的無限遠光學系統，與多功能、模塊化的設計理念。帶有偏光裝置、暗場裝置。可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，采用大理石底座，充分體現了顯微鏡操作的防振要求。全自動電動平臺，使用剛方便。符合人機工程學要求的理想設計，使操作很方便舒適，空間很廣闊。適用于薄片試樣的金相、礦相、晶體、硅片、電路基板、FPD等結構分析和研究，或用于觀察材料表面特性，如：劃痕、裂紋、噴涂的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、硅片制造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-1000X

◆產品特點：

1、采用了先進的無限遠光路設計，提供了出色的光學系統。

2、超大視野目鏡和明暗場長距平場物鏡，視場平坦，成像清晰。

3、采用大理石底座設計，使儀器很穩定，大大提高了抗震能力。

4、全自動載物臺，符合人機工程學的理想設計，操作方便舒適。

5、配置了偏光、暗場裝置、可選配微分干涉裝置，拓展了功能。

6、整機采用了防霉處理，保護了鏡頭，延長了儀器的使用壽命。

7、兩路光路自由切換輸出，一路用于觀察，一路連接攝像裝置。

◆典型應用：

1、電子工業制造業對硅片、電路基板、FPD、PCB板、芯片檢驗。2、觀察材料表面的某些特性，

3、分析金屬、礦相內部結構組織。

一、顯微鏡參數：

序號	名稱	技術參數
01	平場目鏡	大視野WF10X(Φ26mm)，WF10X(Φ22mm)，帶0.1mm十字分劃板
02	平場無限遠長工作距離明暗場物鏡	5X/0.15（W.D.=14.47mm）10X/0.25（W.D.=16.01mm）20X/0.40（W.D.=10.5mm ）50X/0.55（W.D.=5.1mm）100X/0.80（W.D.=3.01mm）
03	總放大倍數	50X-1000X
04	觀察頭	三目，鉸鏈式30°傾斜可360°旋轉
05	轉換器	帶DIC插孔的大五孔轉換器(外向式滾珠外定位)
06	調焦機構	電動調焦
07	平臺	精密電控測量平臺，移動范圍50X50，精度3u+L/25
08	光瞳距離	53-75mm
09	偏光裝置	檢偏鏡可360°轉動，起偏鏡、檢偏鏡均可移出光路
10	聚光鏡	阿貝聚光鏡N.A.1.25，帶可變光闌，可上下升降
11	落射照明系統	Kohler照明，帶孔徑光闌和視場光闌，鹵素燈12V/50W，AC85V-230V ，亮度連續可調
11	落射照明系統	內置視場光闌、孔徑光闌、(藍、綠、中性)濾色片轉換裝置
12	暗場偏光裝置	推拉式起偏振器暗場可移出視場
13	透射照明系統	3WLED燈, AC85V-230V ，亮度連續可調
14	儀器重量	凈重25.0公斤毛重41.0公斤
15	儀器尺寸	儀器尺寸40X22X40（cm）包裝尺寸80X45X77(cm)

二、目鏡參數：

型號

T ype

放大倍率

Magnification

視場直徑(mm)

F.O.V

外徑(mm)

Tube diameter

WF10X/26

10X

Φ26

Φ30

三、物鏡參數：

放大倍率 Magnification	數值孔徑 N.A	分辨率 R(μm)	工作距離WD(mm)	共軛距離Conjugate(mm)	齊焦距離Parfocus(mm)	蓋玻片厚度CoverGlass(mm)
5X	0.15	2.24	14.47	∞	45	無
10X	0.25	1.34	16.01	∞	45	無
20X	0.40	0.84	10.5	∞	45	無
50X	0.55	0.61	5.1	∞	45	無
100X	0.8	0.42	3.01	∞	45	無

一、顯微鏡選購件：

序號	名稱	技術參數
01	目鏡	WF15(Φ17mm)、WF20(Φ12.5mm)
02	升級裝置	微分干涉、高速顯微光譜儀
03	攝像接口	0.5X、0.57X、0.75X
04	精密平臺	100*100

二、攝像系統選購：

序號	名稱	參數及功能
01	CMOS數字攝像頭	300萬、500萬、800萬、900萬、1000萬、1400萬、1600萬、2000萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
02	CCD數字攝像頭	140萬、300萬、600萬、500萬（具有單張、定時采集圖像、錄像、顯示比例尺、測量、圖像拼接，融合等功能，并可以連接多媒體、打印、EMAIL等多種輸出方式。）
03	高清模擬攝像頭	日本JVC、松下及國產品牌580線（具有單張、定時采集圖像，錄像，疊加比例尺、測量、連接多媒體，打印輸出等功能）
04	單反數碼相機	佳能、尼康、徠卡等千萬以上像素單反相機（具有拍照、錄像等功能）

三、分析軟件選購：

序號	名稱	參數及功能
01	基本測量軟件UV	可單張、定時、連續采集；可顯示標尺、放大倍數；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
02	金相分析軟件UV-MA	包含多達400項左右完全符合GB、YB、JB、ASTM等標準自動評級項目，具有對金相圖像進行自動評級、圖譜比對、定標測量、定倍打印、查看圖譜、輸出報表和圖像融合等多種功能。
03	礦相分析軟件UV-K	通過對顯微圖像的優化著色處理及測量來對礦相進行定量分析。可單張、連續采集；可顯示標尺；可對顯微圖像進行長度、角度、半徑、周長、面積等多種測量；可以連接多媒體、打印、EMAIL等多種方式輸出。
04	粒度軟件UV-G	包含所有基本測量功能，提取并計算不同顏色圖像所占面積比例，可對視場內顆粒自動測量分析，并可按顆粒的粒徑、面積、形狀等多類參數以線性或非線性統計方式輸出分布圖和積分分布圖，也可以得出D10、D50、D90等常用統計數據。可以連接多媒體、打印、EMAIL等多種方式輸出。

序號	名稱	主要技術參數	數量	單位
01	顯微鏡主機		1	臺
02	平場目鏡	10X	1	對
03	無窮遠明暗場物鏡	5X、10X、20X、50X、100X	各1	只
04	垂直照明裝置		1	套
05	偏光裝置	啟偏器，檢偏器	1	套
06	攝像接口		1	只
07	濾色片	藍、磨砂	各1	片
08	鹵鎢燈	12V30W	1	只
09	保險絲		1	根
10	調節扳手		3	只
11	防塵罩		1	只
12	電源線		1	根
13	隨機附件	裝箱單，說明書，合格證，保修卡	各1	份
