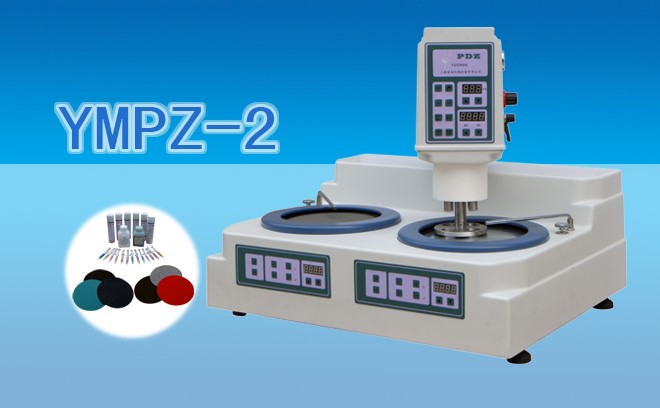

全自動金相磨拋機作為材料制備領域的核心設備，通過模塊化設計實現了從粗磨到精拋的全流程自動化，顯著提升了樣品制備效率與表面質量一致性。本文將深度解析全自動金相磨拋機的核心模塊構成及其技術優勢，幫助用戶全面了解設備的工作原理與應用價值。

一、全自動金相磨拋機的五大核心模塊

1. 自動化樣品加載與定位模塊

功能：實現樣品的自動裝夾、對中與壓力施加。

技術亮點：

氣動/液壓夾具：適配不同尺寸試樣（如Φ20mm-Φ50mm），夾持力可調范圍達5N-500N；

激光對中系統：通過紅外傳感器自動校正樣品中心，偏差≤0.02mm，確保磨拋面均勻受力。

案例：在汽車齒輪金相檢測中，該模塊使樣品裝夾時間縮短70%，重復定位精度達0.01mm。

2. 多級磨拋執行模塊

功能：集成粗磨、精磨、拋光多道工序，支持砂紙、金剛石磨盤、拋光布等耗材切換。

技術亮點：

變頻主軸：轉速范圍50-1000rpm，匹配不同材質（如金屬、陶瓷）的磨拋需求；

壓力閉環控制：采用高精度壓力傳感器，實時補償耗材磨損導致的壓力衰減（如金剛石磨盤壽命延長30%）。

數據：在不銹鋼金相制備中，該模塊可實現Ra0.01μm的鏡面效果，表面粗糙度一致性提升40%。

3. 智能清洗與干燥模塊

功能：自動清除磨拋殘留物，避免樣品交叉污染。

技術亮點：

超聲波清洗：40kHz高頻振動去除微米級顆粒，配合去離子水循環系統，清洗效率達99.9%；

氣流干燥：無接觸式氮氣吹掃，防止水漬殘留導致的氧化腐蝕。

價值：在半導體硅片制備中，該模塊使表面顆粒污染度（如>0.3μm顆粒數）降低至個位數。

4. 工業級控制系統

功能：集成PLC、觸摸屏與工藝數據庫，實現全流程自動化控制。

技術亮點：

工藝配方管理：可存儲100+組磨拋參數（如轉速、壓力、時間），支持USB/網絡導入導出；

遠程監控：通過OPC UA協議與MES系統對接，實時上傳設備狀態與生產數據。

案例：某航空材料研究所利用該系統，將多品種小批量試樣的制備周期縮短50%。

5. 安全與環保模塊

功能：保障操作人員安全，符合環保法規要求。

技術亮點：

防護罩聯鎖：透明亞克力罩門未關閉時設備無法啟動，防止機械傷害；

粉塵回收系統：HEPA過濾器對≥0.3μm顆粒過濾效率達99.97%，滿足ISO 14644-1 Class 5潔凈度要求。

價值：在電池材料研發中，該模塊有效避免鋰金屬粉塵爆炸風險，提升實驗室安全等級。

二、模塊化設計的核心優勢

柔性化生產
用戶可根據樣品類型（如金屬、高分子、復合材料）自由組合模塊，例如：

快速換型：30分鐘內完成砂紙磨盤到拋光布的切換；

工藝擴展：通過選配電解拋光模塊，實現鈦合金等難加工材料的無應力制備。

數據追溯性
控制系統記錄每道工序參數（如壓力曲線、轉速波動），生成**批次號，滿足ISO 17025實驗室認證要求。

維護便捷性

模塊化快拆設計：主軸、夾具等核心部件支持免工具拆卸；

預測性維護：通過振動傳感器監測主軸軸承狀態，提前30天預警故障風險。

三、全自動金相磨拋機的應用場景

汽車制造：發動機缸體金相分析，確保耐磨層厚度符合設計要求；

能源行業：核電主管道焊縫檢測，制備無變形層的高質量截面；

3D打?。航饘僭霾闹圃旒紫堵史治觯瑑灮す馊鄹补に噮?。

結語：從單機設備到智能制備平臺

全自動金相磨拋機的模塊化架構，不僅是對傳統手動制備方式的顛覆，更是材料表征流程智能化的關鍵一步。通過五大模塊的協同創新，設備在效率、精度與安全性上實現全面突破，為新材料研發、質量控制與失效分析提供了可靠保障。對于企業而言，選擇模塊化設備不僅是投資一臺機器，更是構建柔性、高效、可追溯的智能制備平臺。
